一.            項目簡介：

國內數顯電子式萬能試驗機起步于90年代初，我公司是吸取國外領技術、開發研制電子式萬能試驗機的企業之一。為提高企業產品的技術水平，我公司先后吸取國內外先進技術，使公司的產品技術水平躍上了一個新的臺階。

二. 、使用領域：

該試驗機采用臺灣東元交流伺服電動機作為動力源；采用先進的芯片集成技術，本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航空航天、石油化工、機械制造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、汽車配件、金屬材料及制造業。

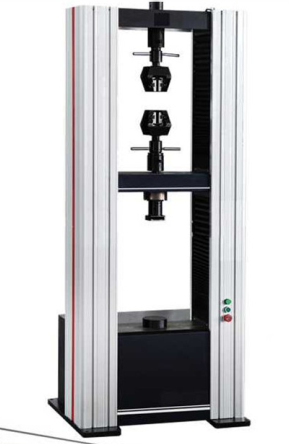

三、設備圖片

四、重點描述：

l               主機：該機采用龍門落地式雙空間結構，上拉下壓，橫梁升降可以無級調速，更換立柱、絲杠、外罩后可改變試驗空間。傳動系統由低噪音圓弧同步齒輪帶減速系統、絲杠副組成，運行平穩，效率高、噪音低、無污染。



五、附具：

l       標準配置：杠桿式拉伸附具、壓縮附具各一付。杠桿式拉伸附具采用手動夾緊方式、夾持方便、可靠、不滑移、夾緊過程中鉗口不動，夾具體上下移動。試樣不受附加力，保證了試驗結果的準確性。

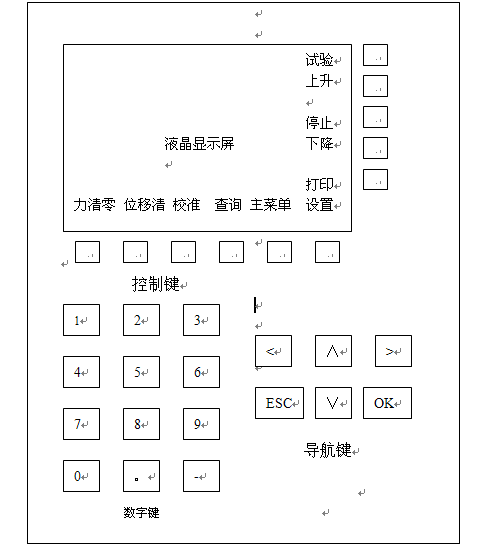

六、液晶顯示圖

測控儀的正面可分為四個部分：液晶顯示部分、小鍵盤、導航鍵、控制鍵。圖形如下：

七、    功能特點

自動標定：系統可自動實現示值標準度的標定

在整個試驗過程中，大液晶實時顯示試驗力、峰值、位移、速度、狀態等

破斷判斷：試樣斷裂后，移動橫梁自動停止移動

限位保護：具有機械和控制兩級限位保護功能

八、主要技術指標

l       最大試驗力：100KN

l       試驗機等級: 1級

l       試驗力示值允許誤差極限：示值的±1%以內

l       負荷測量范圍：滿量程的2%～100%FS

l       位移示值極限誤差：示值的±1%以內

l       位移分辨率：0.01mm

l       位移速度調節范圍：0.01-300mm/min

l       位移速率控制精度：速率≥1mm/min時，設定值的±0.5%以內

l       有效試驗寬度：400mm

l       有效拉伸空間距離：0-700mm

l       設備主機外形尺寸（長×寬×高）：760×530×1830（mm）

l       試樣破壞后，移動橫梁自動停止移動（或自動返回初始位置）

l       具有程控和機械兩級限位保護

l       當負荷超過額定值3～5%時，自動停機

l       供電電源：220V，50Hz，1500W

l       設備凈重：720Kg

九、試驗機主機配置

l       100kN高強度主機一臺（龍門結構）

l       液晶顯示器

l       高精度光電編碼器一只（濟南開思）

l       高精度交流伺服調速系統及交流伺服調速電機各一套（臺灣東元）

l       高精密滾珠絲杠副兩套（ABBA滾珠絲杠）

l       高精度圓弧同步減速系統一套（同步帶輪）

l       100kN高精度輪輻傳感器一支（廣測傳感器）

l       試驗機專用拉伸輔具一套（楔形輔具）

l       壓縮輔具一套

l       拉伸楔形夾具：平鉗口0-7mm（選配7-14mm）圓鉗口￠4-9 （選配9-14  14-20）平鉗口和圓鉗口只能選一副

l               壓縮輔具一套：壓盤直徑100mm

十、質量保證

設備在訂貨方正式驗收合格后，視為正式交貨。設備三包期為正式交貨之日起一年（供應商另有延期規定的除外），在三包期內，供貨方對設備出現的各類故障及時服務維修。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務。
